YB 囗 -12 高/低压预装式变电站

本产品完全符合 GB17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。

关键词：

分类：

服务热线：

产品描述

产品简介

产品特点

多样化：高低压预装式变电站可以按照不同的高低压布置方式进行设计，如”目“字型结构和“品“字型结构，以适应不同的应用环境和需求。

安全：整体结构紧凑、体积小，同时各元器件拆卸、安装方便，运行安全可靠维护简单。

保护：产品具有高、低压保护完善的特点，能够有效保障电网的安全运行。

可靠：预装式变电站可根据不同的使用环境和使用条件，选用不同的结构形式和材料，以满足不同的使用要求，并保证变电站的正常运行。

稳定：产品具有户外设计的特点，能够适应各种户外环境，如恶劣的气候条件，高海拔地区等，因此使用寿命长。

节能：预装式变电站的变压器室节能环保空载损蚝很低，节能效果明显，同时低排有害气体，对大气污染程度低。

技术参数

序号	名称	单位	高压电器	变压器	低压电器
	额定电压	kV	6/10	6/0.410/0.4	0.4
2	额定容量	kVA		50~1600
3	额定电流	A	200、400、630		100~3200
4	额定短路开断电流	A	负荷开关400-630 组合开关取决于熔断器		15~63kA
5	额定短时耐受电流	kA	16,20(4s)		15(1s) 30(1s)
6	额定峰值耐受电流	kA	31.5,50		30 63
7	工频耐压(1min)	kV	相对地及相间32/42	25/35(油浸)	≤0.3,2
7	工频耐压(1min)	kV	隔离断口36/48	20/28(干式)	>0.3,2.5
8	雷电冲击耐压(峰值)	kV	相对地及相间60/75	60/75
8	雷电冲击耐压(峰值)	kV	隔离断口70/85	60/75
9	箱体防护等级			IP32
10	噪声水平	db		55
11	执行标准		GB/T 17467《高压低压预装式变电站》
11	执行标准		DL/T537《6-35kV箱式变电站订货技术条件》

使用环境条件

>海拔高度：≤1000m；
>环境温度：-25℃~+40℃；
>相对湿度：日平均值不大于95%，月平均值不大于90%；
>防震水平：水平加速度 0.4m/s²，垂直加速度 0.15m/s²；
>安装地点无剧烈冲中击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险，当不能满足正常使用条件要求时，请用户与我公司协商解决。

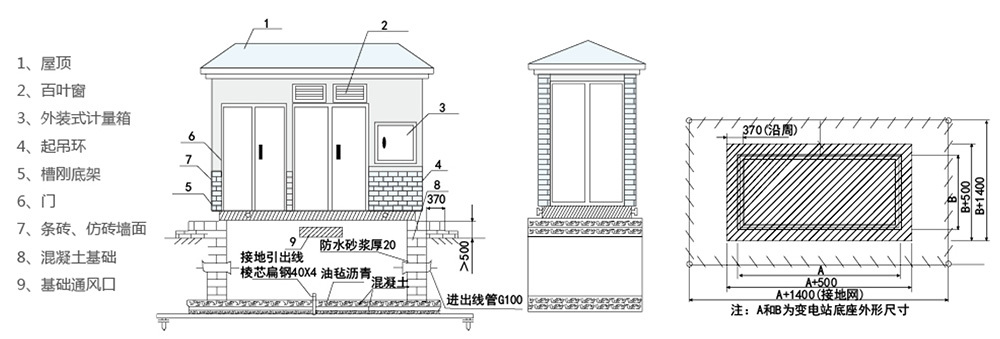

外形尺寸图
